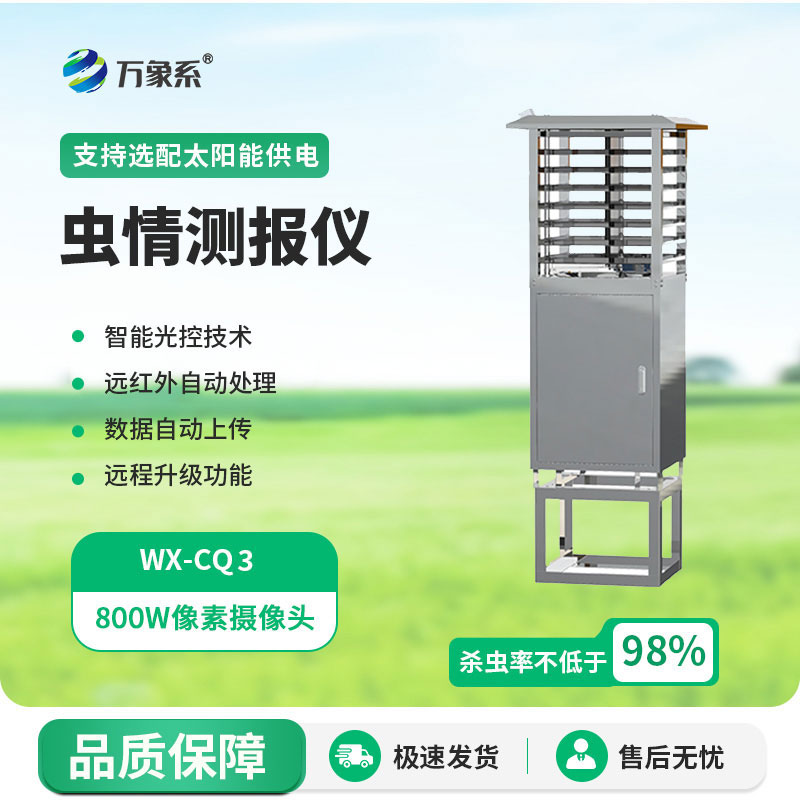

自動蟲情監測站又稱蟲情測報儀，智能蟲情監測站，自動蟲情監測站能自動對農田中的蟲害進行監測，能自動誘蟲殺蟲等作業，并能收集蟲體信息，對蟲害進行詳細的分析，幫助農民合理安排農田噴灑農藥，并實時將環境氣象和蟲害情況上傳到指定農業云平臺

【名稱】: 蟲情測報儀

【符合標準】：符合GB-T24689.1-2009標準圖像式蟲情測報工具。

【主要目的】：對蟲害的發生與發展進行分析和預測，為現代農業提供服務，滿足蟲情預測預報及標本采集的需要。

【工作原理】：利用現代光，電，數控等技術，實現了害蟲誘捕蟲體遠紅外自動處理，傳送帶配合運輸，整燈自動運行等功能。在無人監管的情況下，可自動完成誘蟲，殺蟲，蟲體分散，拍照，運輸，收集，排水等系統作業，然后利用無線傳輸技術、物聯網技術并實時將環境氣象和蟲害情況上傳到指定農業云平臺。

【主體結構】：

①、整機為噴塑材質；

②、撞擊屏采用高透玻璃材質，互成120度角，單屏尺寸：長595±2mm，寬213±2mm，厚5mm。

③、可依據現場情況選配底座、防鳥獸百葉窗。

【主控顯示】：7寸安卓操作系統觸控顯示屏，支持整機實時狀態查看，工作模式調整，支持本機蟲害照片本地查看，并可通過本機設定參數。

【參數說明】：

①、供電電壓：220VAC或太陽能供電。

②、啟動最大功率：≤200W；穩定工作功率：≤60W；待機功率≤5W；

③、整機尺寸：557mm*567mm*1634mm（不含底座）

④、4G通信方式：1路多功能4G通信接口，基于蜂窩網絡，TCP/IP方式上傳數據，支持動態域名解析DNS，只需插入一張手機卡便可將現場圖片上傳至遠端監控軟件平臺。

⑤、網口通信方式：具有一路基于IEEE 802.3 (Ethernet)的區域和單元網絡，通過RJ45以太網網口，TCP/IP方式上傳數據，能實現局域網內通信、跨網關廣域網通信，支持動態域名解析，可將現場圖片上傳至遠端監控軟件平臺。

⑥、工作環境：0~70℃，0~85%（相對濕度）、無凝結

⑦、誘蟲光源：20W黑光燈管（主波長365nm）；燈管啟動時間≤5S；

⑧、遠紅外蟲體處理倉溫度：工作15分鐘后溫度可達85℃±5℃

⑨、絕緣電阻 ≥2.5MΩ（漏電保護）

⑩、攝像頭像素：500W，可清晰分辨每一個蟲體，可按需求升級為800w、1200w、2000w攝像頭像素

【功能說明】：

①、硬件工作流程：飛蟲受誘蟲光源吸引,進入百葉窗,撞向撞擊版(高透玻璃材質,完全符合國標)  ,撞擊后掉入殺蟲倉,殺蟲倉高溫殺死蟲子后,殺蟲擋板翻轉,蟲子尸體掉進烘干倉進行高溫烘干,烘干完成后,烘干擋板翻轉,轉運烘干后的飛蟲尸體,使之掉在震動板上,震動板啟動,使之轉運到傳送帶上,傳送到將飛蟲尸體拍照后,完成-系列動作。

②、可設置自動工作模式，自動模式下運行條件如下：在設定的工作時間段內，光照小于設定限制，且無雨雪情況下自動工作，其余時間不工作。此模式下可設置啟動工作時間，整機工作時長，拍照間隔，誘蟲燈開啟時長，雨雪延后時長，光照度下限值等參數，可通過軟件直接下發至設備端。

③、可設置手動工作模式，可手動開關誘蟲燈、蟲雨擋板、殺蟲擋板、烘干倉擋板、移蟲裝置、震動裝置、拍照補光燈、手動拍照，可實時關閉殺蟲及烘干裝置。

④、自動蟲水分離，雨雪天氣自動識別停止工作，設備配置專門雨雪排出通道。

⑤、光控技術，晚上自動開機檢測，白天自動關燈待機，夜間工作狀態下，不受瞬間強光改變工作狀態。

⑥、上下兩層遠紅外蟲體處理倉，致死率不低于98%，蟲體的完成率不小于95%

⑦、支持與服務器自動校時。

【安裝方式】：

（1）選擇好蟲情檢測柜體安裝位置，盡可能提前預制平坦硬質水泥高臺，再根據底座固定尺寸進行打孔。

（2）使用配件里的膨脹螺絲裝到打好8個孔位中。

（3）將設備支撐柱下面的四角抬高焊腳的8個膨脹螺絲孔位對應好，用扳手擰緊固定，即可。

【安卓版蟲情檢測儀控標項】：

1、支持500W、800w、1200w像素及以上高清攝像頭，攝像頭采用USB接口方便現場更換

2、具有蟲體震動和平鋪裝置，方便攝像頭拍照

3、設備具有二次開發SDK，可直接連接二次開發平臺

4、蟲情測報儀具有蟲體照片的本地備份，可隨時通過蟲情測報儀的顯示屏查看

5、蟲情測報儀具有7寸及以上的觸摸屏，可現場通過觸摸屏控制設備工作，調試攝像頭，查看拍攝的蟲體圖片。

6、蟲情測報儀可根據不同場合，通過設備本地觸摸屏及遠程平臺設置開始工作時間、結束工作時間、殺蟲倉及烘干倉的工作溫度、引蟲時間、光強度門限值。

7、具有蟲體照片斷網續傳功能，通信恢復后自動續傳圖片。

8、同時具有4G、網口、WIFI三種通信方式。通過這三種通信方式可與平臺通信，上傳蟲體照片、遠程設置設備工作參數。

9、具有GPS或北斗定位功能。

10、具有遠程升級功能，可遠程更新設備的應用程序。

11、平臺軟件可根據不同權限進行分賬號登陸及管理。至少能分配8級以上不同權限的賬號。

12、平臺軟件可遠程查看蟲情測報儀的各個部件的當前工作狀態，且狀態可進行存儲，可查看歷史記錄。

13、平臺軟件用戶可增加害蟲種類。

14、平臺軟件具有按區域和時間兩種方式的害蟲種類、數量變化的統計圖包含柱狀圖和折線圖。
